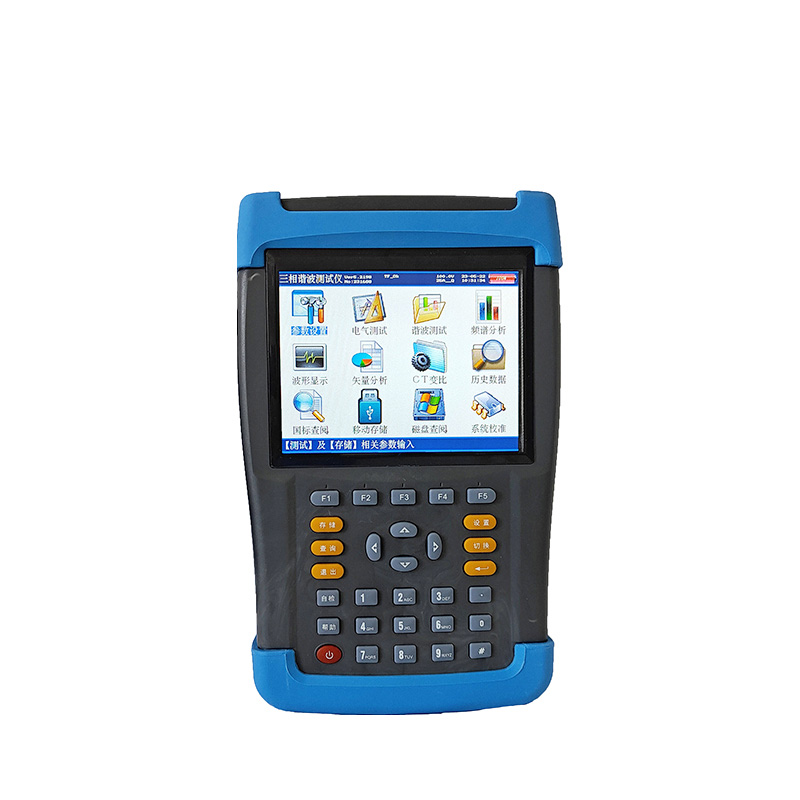

電能質量測試儀是一種主要用于負荷波動監視的安全可靠的儀器，它能夠全面監測電網中的電能質量，以下是關于電能質量測試儀的詳細解說：

一、基本概念

電能質量（Power Quality）從普遍意義上講是指優質供電，包括電壓質量、電流質量、供電質量和用電質量。其可以定義為導致用電設備故障或不能正常工作的電壓、電流或頻率的偏差，其內容包括頻率偏差、電壓偏差、電壓波動與閃變、三相不平衡、暫時或瞬態過電壓、波形畸變（諧波）、電壓暫降、中斷、暫升以及供電連續性等。

二、主要功能

1. 電壓和電流測量：測量電力系統中的電壓和電流值，確保它們在安全和有效的范圍內。

2. 諧波分析：分析電力系統中是否存在非線性負載引起的諧波污染，評估其對電網的影響。

3. 頻率監測：監測電力系統的頻率變化，確保其穩定性。

4. 電能質量事件記錄：自動記錄電能質量事件的時間、持續時間及影響程度，便于后續分析和處理。這些事件包括電壓驟升、電壓驟降、電壓中斷、暫時過電壓和瞬態過電壓等。

5. 負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢。

6. 電力設備調整及運行過程動態監視：幫助用戶解決電力設備調整及投運過程中出現的問題。

7. 故障原因分析：測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。

8. 無功補償及濾波裝置評價：測試分析電力系統中無功補償及濾波裝置動態參數，并對其功能和技術指標作出定量評價。

三、應用場景

1. 工業領域：在工廠、制造車間等場所，電能質量對生產效率和設備壽命有著直接影響。通過使用電能質量測試儀，可以及時發現并解決電能質量問題，減少設備故障，提高生產效率。

2. 商業建筑：在大型商業建筑中，如購物中心、辦公樓等，穩定的電能質量對于保障正常運營至關重要。電能質量測試儀可以幫助管理者及時發現并解決供電問題。

3. 居民區：對于居民區而言，穩定的電力供應直接影響到居民的生活質量。電能質量測試儀可以用于監測居民區的電能質量，確保供電的可靠性和安全性。

4. 電力系統：電力公司使用電能質量測試儀來監測電網的整體性能，優化電力分配，提高服務質量。

四、技術優勢

1. 便攜式結構：電能質量測試儀通常為便攜式，尺寸小、重量輕，一個人即可攜帶儀器到現場測試。

2. 高精度測量：測試儀通常配備高精度傳感器和數據處理技術，確保測量數據的準確性和可靠性。

3. 實時顯示與存儲：測試儀配備大屏幕彩色液晶屏，能夠?qū)崟r顯示監測結果，同時提供大容量存儲器，用于保存歷史數據和波形文件。

4. 多種通信接口：測試儀支持多種通信接口（如USB、WiFi等），便于數據的上傳、下載和遠程監控。

5. 數據分析軟件：測試儀配備電能質量數據分析軟件，可對測量數據進行進一步的處理和分析，如諧波分析、波形顯示、趨勢預測等。

五、測量指標

1. 電壓：電壓范圍通常涵蓋從幾伏到幾百伏甚至上千伏，以滿足不同電力系統的需求。測量精確度可達到±0.5%或更低。

2. 電流：電流測量范圍也有所不同，一般從幾安培到幾千安培不等。測量精確度同樣可達到±0.5%或更低。

3. 頻率：頻率測量范圍一般覆蓋電力系統的標稱頻率及其偏差范圍，如45Hz\~65Hz。測量精確度可達到±0.01Hz或更低。

4. 諧波：能夠測量至多次諧波（如50次諧波），并顯示諧波頻譜圖，電壓諧波和電流諧波的測量精確度可達到±0.1%（%f）或更低。

5. 功率：可測量三相視在功率、有功功率、無功功率、功率因數等多種功率參數，以評估電網的功率質量和負載狀況。

6. 三相不平衡：可測量三相電壓和電流的不平衡度及正序、負序、零序分量，以反映電網的三相平衡狀況。

綜上所述，電能質量測試儀在電力系統中的作用至關重要，它能夠幫助用戶及時發現和處理電能質量問題，保障電力系統的穩定運行和高效發電。
